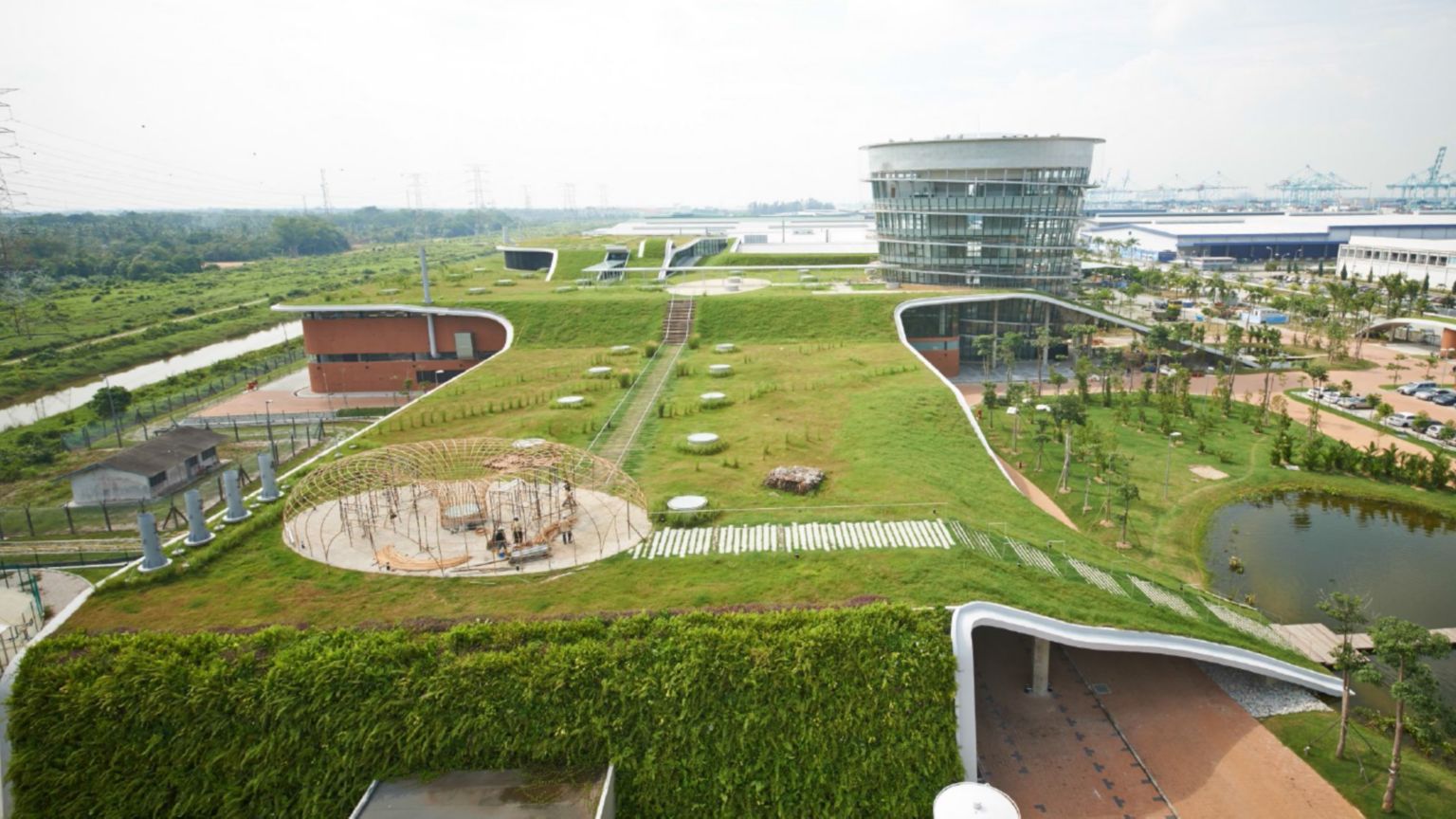

ZELENE KROVOVE ODLIKUJE tlo ili drugi medij pogodan za uzgoj biljaka, koji omogućuje sadnju odabranih biljaka preko vodonepropusne membrane. Zeleni krovovi daju značajan doprinos u potrazi za održivosti te predstavljaju praktična rješenja za povećanje biološke raznolikosti i kvalitete života.

Ovi krovovi pružaju brojne ekološke i ekonomske koristi, uključujući:

  • smanjenje efekta „toplinskih otoka“ u gradovima
  • zaštitu i produljenje života hidroizolacijske membrane
  • naglašavanje estetike zgrada
  • poboljšavanje toplinskih svojstava zgrade
  • stvaranje prirodnog okruženja na krovu, s prirodnom apsorpcijom CO2



Zeleni krovovi dijele se u dvije glavne skupine, ekstenzivne i intenzivne. Ekstenzivni zeleni krovovi obuhvaćaju plitak uzgojni medij s malim biljkama. Intenzivni zeleni krovovi imaju deblji sloj tla s dodatnim odvodom, za sadnju većih biljaka, grmlja i malih stabala, stvarajući pritom krovne vrtove. Osim osnovnih rješenja za hidroizolaciju zelenih krovova, donosimo i širok raspon dodatnih proizvoda i pribora za zelene krovne konstrukcije, uključujući drenažu i slojeve za filtriranje.





CAD Detalji - sustav zelenog krova - odvodni kanal

CAD DETALJI - ZELENI KROV - ODVODNI KANAL

  1. Sikaplan®/Sarnafil® PVC/TPO laminirani metalni lim
  2. Var vrućim zrakom
  3. S-Gravelstop Bracket/Profile, graničnik za šljunak
  4. Sarnatape® 20, traka za brtvljenje
  5. Supstrat I biljka
  6. Sika zaštitni sloj (po potrebi)
  7. Sikaplan®/Sarnafil® membrana, slobodno položena
  8. Sika razdjelni sloj (po potrebi)
  9. Toplinska izolacija (odobrena od Sika-e), po specifikaciji
  10. SarnaVap® parna brana (po specifikaciji)
  11. Sarnatape®  20 traka za brtvljenje

CAD Detalji - sustav zelenog krova - parapetni zid

CAD DETALJI - ZELENI KROV - PARAPETNI ZID

  1. Metalni podložni lim
  2. Sarnatape® 20, traka za brtvljenje
  3. Metalna okapnica
  4. Sikaplan®/Sarnafil® traka, lijepljena
  5. Sarnabar šipka sa sintetičkim užetom
  6. Var vrućim zrakom
  7. Supstrat i biljke
  8. Sika zaštitni sloj (po potrebi)
  9. Sikaplan®/Sarnafil® membrana, slobodno položena
  10. Sika razdjelni sloj (po potrebi)
  11. Toplinska izolacija (odobrena od Sika-e), po specifikaciji
  12. SarnaVap® parna brana (pospecifikaciji)
  13. Sarnatape®  20 traka za brtvljenje

CAD Detalji - sustav zelenog krova - preljev

CAD DETALJI - ZELENI KROV - PRELJEV

  1. Sikaplan®/Sarnafil® membrana, lijepljena
  2. Var vrućim zrakom
  3. Sikaflex® AT-Connection brtvilo za PVC ili Sikasil®–N Plus brtvilo za FPO membrane sa Sika PE ispunom za fuge i temeljnim  premazom
  4. Sikaplan®/Sarnafil® gotovi element preljeva
  5. Sarnabar šipka sa sintetičkim užetom
  6. Supstrat i biljke
  7. Sika zaštitni sloj (po potrebi)
  8. Sikaplan®/Sarnafil® membrana, slobodno položena
  9. Sika razdjelni sloj (po potrebi)
  10. Toplinska izolacija (odobrena od Sika-e), po specifikaciji
  11. SarnaVap® parna brana (po specifikaciji)
  12. Sarnatape®  20 traka za brtvljenje

CAD Detalji - sustav zelenog krova - svjetlarnik

CAD DETALJI - ZELENI KROV - SVJETLARNIK

  1. Sikaplan®/Sarnafil® traka, lijepljena
  2. Sarnabar šipka sa sintetičkim užetom
  3. Var vrućim zrakom
  4. Supstrat i biljke
  5. Sika zaštitni sloj (po potrebi)
  6. Sikaplan®/Sarnafil® membrana, slobodno položena
  7. Sika razdjelni sloj (po potrebi)
  8. Toplinska izolacija (odobrena od Sika-e), po specifikaciji
  9. SarnaVap®  parna brana, po specifikaciji
  10. Sarnatape® 20 traka za brtvljenje

CAD Detalji - sustav zelenog krova - ventilacijska cijev

CAD DETALJI - ZELENI KROV - VENTILACIJSKA CIJEV

  1. Sikaflex® AT-Connection brtvilo za PVC ili Sikasil®–N Plus brtvilo za FPO membrane sa Sika PE ispunom za fuge i temeljnim premazom
  2. Obujmica od nehrđajućeg čelika
  3. Sikaplan®/Sarnafil® gotovi element cjevi
  4. Var vrućim zrakom
  5. Supstrat i biljke
  6. Sika zaštitni sloj (po potrebi)
  7. Sikaplan®/Sarnafil® membrana, slobodno položena
  8. Sika razdjelni sloj (po potrebi)
  9. Toplinska izolacija (odobrena od Sika-e), po specifikaciji
  10. SarnaVap®  parna brana, po specifikaciji

CAD Detalji - sustav zelenog krova - vertikalna površina

CAD DETALJI - ZELENI KROV - VERTIKALNA POVRŠINA

  1. Sikaflex® AT-Connection brtvilo za PVC ili Sikasil®–N Plus brtvilo za FPO membrane sa Sika PE ispunom za fuge i temeljnim premazom
  2. Kontra lim
  3. Sikaplan®/Sarnafil® traka, lijepljena
  4. Sarnabar šipka sa sintetičkim užetom
  5. Var vrućim zrakom
  6. Supstrat i biljke
  7. Sika zaštitni sloj (po potrebi)
  8. Sikaplan®/Sarnafil® membrana, slobodno položena
  9. Sika razdjelni sloj (po potrebi)
  10. Toplinska izolacija (odobrena od Sika-e), po specifikaciji
  11. SarnaVap®  parna brana
  12. Sarnatape® 20 traka za brtvljenje
  13. Alternativni završetak: graničnik za žbuku
  14. Alternativni završetka: Sikaflex® AT-Connection brtvilo za PVC ili Sikasil®–N Plus brtvilo za FPO membrane sa Sika PE ispunom za fuge i temeljnim premazom

CAD Detalji - sustav zelenog krova - vertikalni slivnik

CAD DETALJI - ZELENI KROV - VERTIKALNI SLIVNIK

  1. Zaštitna košara
  2. Sikaplan®/Sarnafil® gotovi element slivnika
  3. Var vrućim zrakom
  4. Supstrat, biljke I šljunak na obodu
  5. Sika zaštitni sloj (po potrebi)
  6. Sikaplan®/Sarnafil® membrana, slobodno položena
  7. Sika razdjelni sloj (po potrebi)
  8. Toplinska izolacija (odobrena od Sika-e), po specifikaciji
  9. SarnaVap®  parna brana
  10. Tlačna prirubnica

CAD Detalji - sustav zelenog krova - zidni slivnik

CAD DETALJI - ZELENI KROV - ZIDNI SLIVNIK

  1. Sikaplan®/Sarnafil® traka, lijepljena
  2. Var vrućim zrakom
  3. Zaštitna košara
  4. Sikaflex® AT-Connection brtvilo za PVC ili Sikasil®–N Plus brtvilo za FPO membrane sa Sika PE ispunom za fuge i temeljnim premazom
  5. Sikaplan®/Sarnafil® gotovi element slivnika
  6. Supstrat I biljke
  7. Sika zaštitni sloj (po potrebi)
  8. Sikaplan®/Sarnafil® membrana, slobodno položena
  9. Sika razdjelni sloj (po potrebi)
  10. Toplinska izolacija (odobrena od Sika-e), po specifikaciji
  11. SarnaVap®  parna brana
  12. Sarnatape® 20 traka za brtvljenje

CAD detalje u pdf formatu preuzmite u sekciji KORISNI DOKUMENTI.
